Как установить станцию водоснабжения от скважины?

Монтаж с подключением насосной станции – заключительный этап организации собственного водопровода для дома или дачного участка. До начала таких работ необходимо предусмотреть нюансы обустройства системы для исключения трудностей и задержек при подключении установки.

Условия, технологии и способ, как установить станцию и подключить ее, непосредственно зависит от типа используемого насосного оборудования (поверхностное или погружное). Ниже рассмотрим все вопросы, которые связаны с водяной насосной станцией, ее установкой в системе водоснабжения.

План статьи:

• Назначение установки;
• Устройство станции;
• Алгоритм функционирования станции;
• Достоинства и недостатки;
• Выбор места установки;
• Алгоритм установки насосной станции;
• Пара ценных рекомендаций.

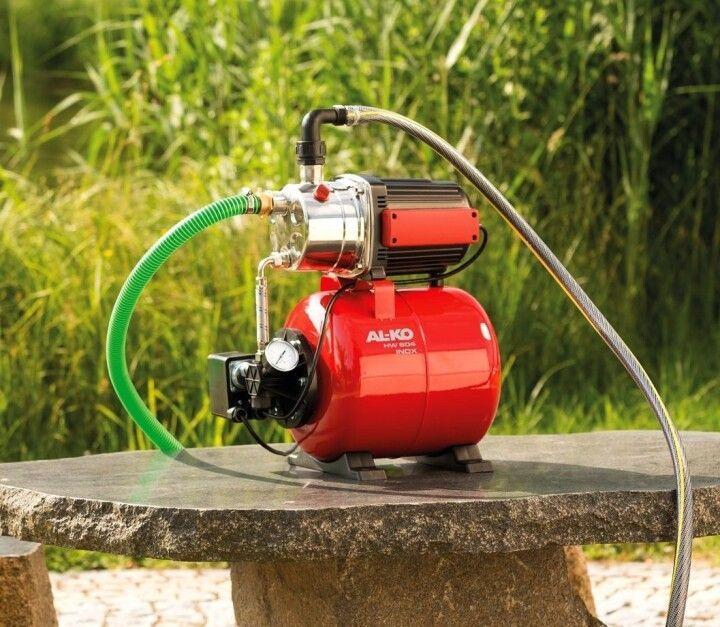

Назначение установки

Во многих частных домах, дачах вода для удовлетворения хозяйственных, бытовых, питьевых нужд поступает от скважины, позволяющей использовать достаточные объемы чистой жидкости.

Но для получения необходимых объемов следует обеспечить подачу воды внутрь дома и хозяйственных построек. Для этого применяют насосные станции, устанавливаемые в процессе организации автономного водоснабжения.

Это крупные устройства в виде погружных насосов, оборудованных дополнительными элементами. Некоторые установки включают насосное оборудование поверхностного типа, что подходит для скважин небольшой глубины из-за ограниченной высоты всасывания жидкости.

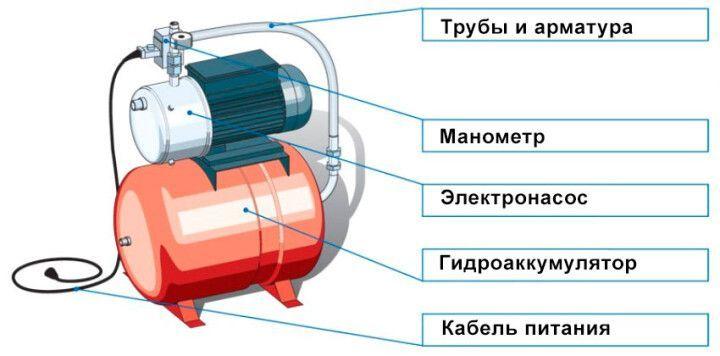

Устройство станции

В станцию водоснабжения, обеспечивающую автоматическую подачу воды из источника, включены две базовые части и разные вспомогательные диагностические элементы. Состав стандартизированной установки:

• центробежный насос;
• гидроаккумулятор (емкость для жидкости);
• манометр;
• электрокабель;
• реле давления (для автоматизации циклов пуска/отключения);
• переходник для монтажа манометра и реле (имеется не во всех моделях).

Установка станций осуществляется в отдельном хозяйственном помещении или в кессоне. Насос обеспечивает откачку воды, направляя ее в гидроаккумулятор. При достижении заданного уровня давления реле автоматически отключает подачу питания, чтобы прекратить поставку жидкости, а уже наполнившая емкость вода хранится в условиях установленного давления.

Алгоритм функционирования станции

Для понимания работы насосного оборудования в форме станции водоснабжения из скважины, можно использовать такую последовательность действий:

1. Из источника вода поступает внутрь гидробака, наполняя его.
2. Автоматически происходит изменение показателей давления до максимальных значений.
3. Станционная установка отключается срабатыванием реле.
4. Показатели давления постепенно уменьшаются до установленного минимума.
5. Реле отвечает реакцией на достижение значения-минимума и запускает насос, который вновь заполняет водой гидроаккумулятор.

Без присутствия автоматики функционирование станции пришлось бы контролировать самому. Но при использовании погружного насосного оборудования такой подход почти невозможен. Без гидробака и реле насосы быстро изнашиваются, а длительная эксплуатация становится недостижимой мечтой. Конструктивные элементы в виде автоматики позволяют использовать станцию в автономном водоснабжении безопасно и надежно при поддержании показателей постоянного внутреннего давления.

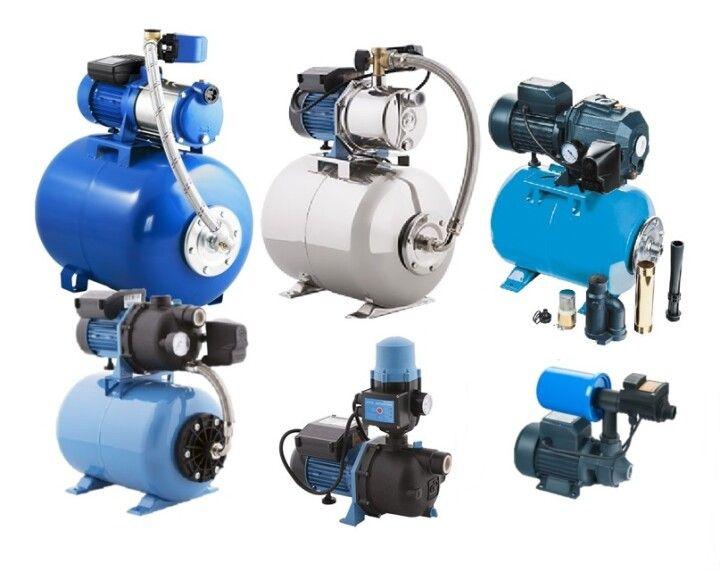

Достоинства и недостатки

Монтаж надежной и современной станции на водяную придомовую скважину обладает значительными достоинствами. К ним относится:

1. Возможность бесперебойного поступления воды в индивидуальный водопровод.
2. Поддержание нормального внутритрубного давления, минимизация рисков поломок при гидроударах, отсутствие воздушных пробок.
3. Защита от произвольного самостоятельного запуска.
4. Сохранение запаса воды, доступного для использования при внезапных отключениях электропитания.
5. Продление срока эффективной службы оборудования и устройств, имеющих подключение к воде.
6. Уменьшение объема расходов на оплату энергоресурсов.

Ключевым отличием таких установок от обычных насосов выступает отсутствие включения станционной установки при каждом запуске точки водозабора. Она срабатывает только при достижении минимальных значений уровня воды в гидробаке и внутреннего давления.

Все это выступает преимуществами, если знать, как правильно установить и подключить станцию водоснабжения из скважины.

К минусам насосных станций принято относить:

1. Шум при работе.
2. Финансы, потому что хорошее оборудование имеет высокую стоимость.
3. Зависимость от наличия постоянно хорошего водяного уровня, иначе функционирование установки будет нерегулярным.

При этом даже такие минусы не мешают таким установкам эффективно выполнять возложенные задачи и решать разные проблемы. Что и делает их популярным вариантом организации водоснабжения в домохозяйствах.

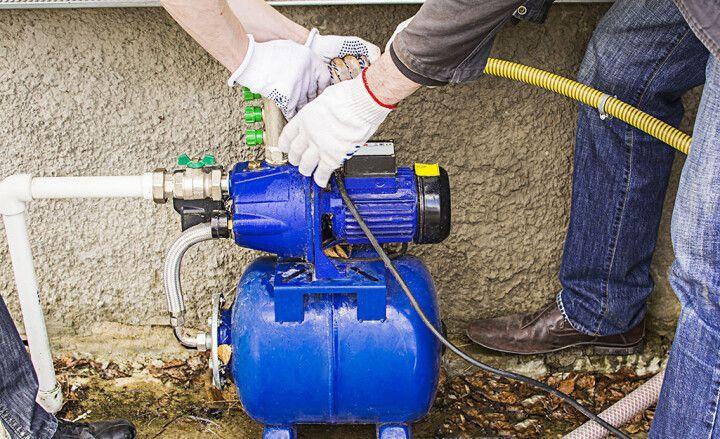

Выбор места установки

До того, как правильно подключить станцию по доставке воды из собственной скважины, нужно определить оптимальное место для ее установки. В расчет обязательно принимаются технические характеристики прибора, а также расстояние до уровня воды.

В процессе выбора места важно соблюдать условия:

• сухость и достаточное тепло;
• возможность монтажа шумоизоляции;
• обеспечение свободного доступа к оборудованию для сервисного профилактического обслуживания.

Высокий уровень влажности, замерзание жидкости внутри агрегата выступают распространенной причиной поломок.

Когда оборудование решено ставить в доме, следует озаботиться шумоизоляцией, потому что гул от насоса может быть сильным.

Альтернативным вариантом места монтажа выступает кессон – просторный резервуар над устьем скважины, где предусматривается наличие узлов и отверстий для удобной установки разное оборудование, обеспечивающего функциональность источника воды.

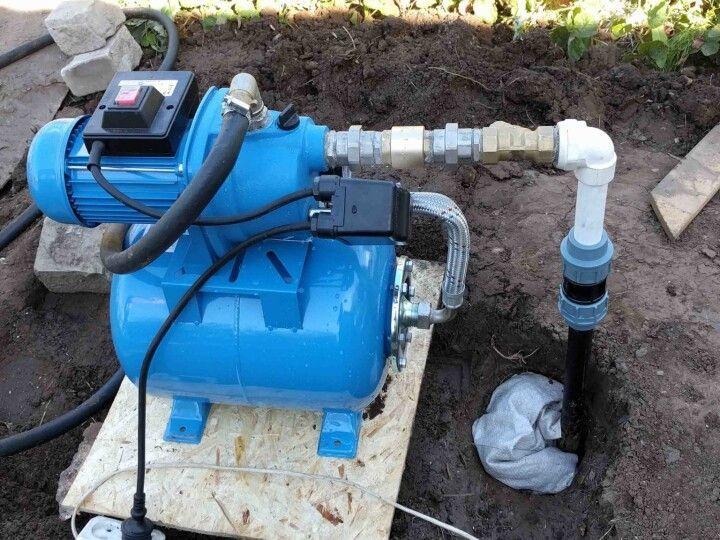

Алгоритм установки насосной станции

Теперь рассмотрим, как установить своими силами станцию водоснабжения от скважины. Реализация этого подхода реальна, если подойти к процессу ответственно, ознакомиться с технологией, подготовить необходимое оборудование, инструментарий.

Подключение станций осуществляется в несколько этапов:

1. Осуществить подготовку ровного основания для установки.
2. Подготовить траншею, где планируется расположить элементы водопровода.
3. До того, как установить, подключить водяную станцию в скважину, следует выполнить сборку водозаборного узла. Наружное устройство с эжектором подсоединяется к окончанию трубы, снабженному обратным клапаном, металлической сеточкой (фильтр от крупных фракций загрязнений).

За счет обратного клапана, закрепляемого специфической муфтой, труба будет стабильно заполняться жидкостью. При использовании погружного насоса нужен только клапан с трубой, потому что фильтр в агрегате уже присутствует.

4. Для подвешивания тяжелого насоса потребуется использовать особо прочный трос. При этом размещение составной части наружного прибора должно быть не менее чем в метре до дна скважины, а погружного изделия – 0,5 метра.
5. Установить гидроаккумулятор, блок автоматического управления. Работа выполняется в строгом соответствии со схемами в технической документации, сопровождающей оборудование для поступления воды из скважины.

Для монтажа используется пятивыводной штуцер, куда подсоединяется резервуар-накопитель. Далее размещается манометр, реле давления.

6. Смонтировать необходимую запорную арматуру, позволяющую удобно обслуживать, ремонтировать узлы без необходимости отключать все водоснабжение дома.
7. Предусмотреть возможность слива жидкости из водопровода, потому что похожая ситуация может понадобиться при эксплуатации.
8. Выполнить подключение к коллектору.
9. Выделить электролинию для питания электрического двигателя насоса. За счет высокой мощности этой детали прибор требует заранее продумать наличие постоянного питания, хорошего заземления, стабилизатора.
10. Заполнить водой насос поверхностного типа до момента, пока жидкость не станет потихоньку вытекать. Тщательно закрутить вентиль до плотного прилегания.
11. Установку подключить к электропитанию, удалить воздушные пузыри, запустить оборудование.
12. Проверить вытекания воды из выходного отверстия или открытого крана. Если жидкость отсутствует, остановить станцию, проверить все выполненные работы, долить воду и попробовать запустить агрегат снова.
13. Проверить состояние стыков, соединений, добиться полной герметичности для предотвращения возникновения аварийных ситуаций.
14. После успешного запуска настроить требуемые автоматические параметры (давление и пр.).

При правильном выполнении всех этапов станция водоснабжения, использующая придомовую скважину для подачи воды, будет нормально функционировать в течение долгого времени.

Пара ценных рекомендаций

При работе с резьбовыми соединениями элементы необходимо затягивать ключом для обеспечения максимального уровня герметичности. Руками добиться такого эффекта проблемно, а оставить соединение без герметичности, означает вероятные последствия в виде аварии и прорыва в процессе эксплуатации.

Чтобы подключить арматуру, защитные устройства и саму станцию, лучшим решением будет использование труб с диаметром, немного превышающим расчетный. Это компенсирует нагрузку, которая увеличивается из-за разных изгибов в магистрали.

В целях защиты насоса от холостого хода разрешена установка линии рециркуляции. На трубы (подающую, всасывающую) необходимо установить тройники. Их свободные патрубки соединяются в обратную магистраль, на которую монтируется кран для контроля интенсивности обратного потока.

Такое дополнение улучшает напор, однако немного снижает производительность оборудования.

Производить установку насосной станции следует на ровное основание. Дополнительно его также необходимо снабдить амортизирующими прокладками. Такой шаг способствует значительному снижению вибрационного воздействия, а также снижает общий шумовой фон, возникающий при работе станции водоснабжения.

Раз в квартал необходимо проводить профилактическую проверку, осматривая состояние стыков и гидробака на протечки, фильтров для очищения, настройки реле для осуществления при необходимости коррекции.
